Beispiel: N:M-Relationship mit Assoziationstabelle

Inhalt:

Aufbau des Beispieles

Definition der Relation als eigene Entity

import java.io.Serializable;

import javax.persistence.Column;
import javax.persistence.Entity;
import javax.persistence.Id;

@Entity()
public class KuchenZutatAssociationTableBean implements Serializable
{
  private Integer intKuchenId = null;
  private Integer intZutatId = null;

  @ManyToOne ()
  @Id
  @JoinColumn(name="KUCHENID"
  public KuchenAssociationTableBean getKuchen()
  {
    return this.kuchen;
  }

  public void setKuchen (KuchenAssociationTableBean kuchen)
  {
    this.kuchen = kuchen;
  }

  @ManyToOne ()
  @Id()
  @JoinColumn(name="ZUTATID")
  public ZutatAssociationTableBean getZutat()
  {
    return this.zutat;
  }

  public void setZutat (ZutatAssociationTableBean zutat)
  {
    this.zutat = zutat;
  }
}

import java.io.Serializable;

public class KuchenZutatPK implements Serializable
{
  private static final long serialVersionUID = 1L;

  private Integer kuchen = null;
  private Integer zutat = null;

  public Integer getKuchen()
  {
    return this.kuchen;
  }

  public void setKuchen(Integer int_KuchenId)
  {
    this.kuchen = int_KuchenId;
  }

  public Integer getZutat()
  {
    return this.zutat;
  }

  public void setZutat(Integer int_ZutatId)
  {
    this.zutat = int_ZutatId;
  }

  @Override
  public boolean equals(Object o)
  {
    if (o == this)
    {
      return true;
    }
    if (!(o instanceof KuchenZutatPK))
    {
      return false;
    }
    KuchenZutatPK other = (KuchenZutatPK) o;
    return true && (getKuchen() == null ? other.getKuchen() == null : getKuchen().equals(other.getKuchen()))
        && (getZutat() == null ? other.getZutat() == null : getZutat().equals(other.getZutat()));
  }

  @Override
  public int hashCode()
  {
    final int prime = 31;
    int result = 1;
    result = prime * result + (getKuchen() == null ? 0 : getKuchen().hashCode());
    result = prime * result + (getZutat() == null ? 0 : getZutat().hashCode());
    return result;
  }
}

import javax.persistence.IdClass;

@Entity()
@IdClass(value=KuchenZutatPK.class)
public class KuchenZutatAssociationTableBean implements Serializable
{
  ...

@Entity()
public class KuchenAssociationTableBean implements Serializable
{
  ...
  private Collection<KuchenZutatAssociationTableBean> collKuchenZutaten = new ArrayList<KuchenZutatAssociationTableBean>();
  ...
  @OneToMany(mappedBy="kuchen", cascade={CascadeType.ALL}, fetch=FetchType.LAZY)
  public Collection<KuchenZutatAssociationTableBean> getZutaten()
  {
    return this.collKuchenZutaten;
  }

  public void setZutaten (Collection<KuchenZutatAssociationTableBean> coll_KuchenZutaten)
  {
    this.collKuchenZutaten = coll_KuchenZutaten;
  }
  ...
}

@Entity()
public class ZutatAssociationTableBean implements Serializable
{
  ...
  private Collection<KuchenZutatAssociationTableBean> collKuchenVerknuepfungen = new ArrayList<KuchenZutatAssociationTableBean>();
  ...
  @OneToMany(mappedBy="zutat", cascade={CascadeType.ALL}, fetch=FetchType.LAZY)
  public Collection<KuchenZutatAssociationTableBean> getKuchen()
  {
    return this.collKuchenVerknuepfungen;
  }

  public void setKuchen (Collection<KuchenZutatAssociationTableBean> coll_KuchenVerknuepfungen)
  {
    this.collKuchenVerknuepfungen = coll_KuchenVerknuepfungen;
  }
  ...
}

Anlegen der Session Bean "KuchenZutatAssociationTableWorkerBean"

  public void addZutatToKuchen (Integer intKuchenId, Integer intZutatId, String strMenge)
  {
    //Kuchen und Zutat laden:
    //Es wird "getReference" verwendet, um eine Exception zu provozieren falls kein Datensatz gefunden wird.
    KuchenAssociationTableBean kuchen = this.entityManager.getReference(KuchenAssociationTableBean.class, intKuchenId );
    ZutatAssociationTableBean zutat = this.entityManager.getReference(ZutatAssociationTableBean.class, intZutatId );

    //Neues Mapping erzeugen:
    KuchenZutatAssociationTableBean kuchen2Zutat = new KuchenZutatAssociationTableBean();
    kuchen2Zutat.setZutat(zutat);
    kuchen2Zutat.setKuchen(kuchen);
    kuchen2Zutat.setMenge(strMenge);

    //Jetzt BEIDEN Seiten des Mappings zufügen!
    //Würde man das nicht tun, gäbe es zwar keinen Fehler, aber es würde auch nix
    //in die Datenbank gespeichert!
    kuchen.getZutaten().add(kuchen2Zutat);
    zutat.getKuchen().add(kuchen2Zutat);

    //Und eine Seite des Mappings speichern (hier dürfen wir "persist" nehmen, da alle beteiligten Entities
    //unter Kontrolle des Persistence-Managers sind, "merge" ist nicht nötig).
    this.entityManager.persist(kuchen);
  }


  public void removeZutatFromKuchen (Integer intKuchenId, Integer intZutatId)
  {
    //Aus Kuchen und Zutat einen PK zusammenbasteln:
    KuchenZutatPK kuchenZutatPK = new KuchenZutatPK();
    kuchenZutatPK.setKuchen(intKuchenId);
    kuchenZutatPK.setZutat(intZutatId);

    //Mapping laden:
    KuchenZutatAssociationTableBean kuchen2Zutat = this.entityManager.getReference(KuchenZutatAssociationTableBean.class, kuchenZutatPK);

    //Killen:
    this.entityManager.remove (kuchen2Zutat);

  }

Anlegen des Webclients

Blick in die Datenbank

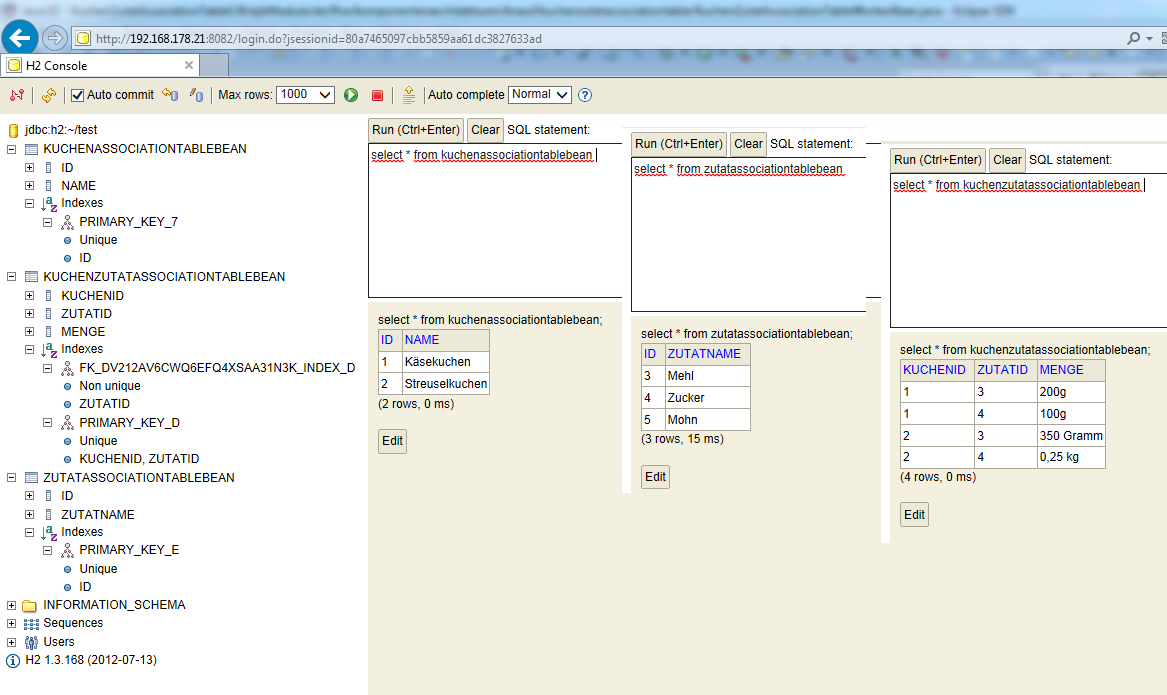

In der Datenbank sieht das so aus (mit rotem Rahmen markiert ist die Tabelle der Relation):

Im rechten Teil des Screenshots sind die Inhalte aller drei beteiligten Tabellen dargestellt.

Man beachte, dass für die Tabelle "kuchenzutatassociationtablebean" die Foreign Keys nicht angezeigt werden. Diese findet man aber in der Server-Konsole:

create table KuchenZutatAssociationTableBean (KUCHENID integer, ZUTATID integer, menge varchar(255), primary key (KUCHENID, ZUTATID))
create table ZutatAssociationTableBean (id integer not null, zutatName varchar(255), primary key (id))
alter table KuchenZutatAssociationTableBean add constraint FK_q5mstshtd2byh891hh9659yti foreign key (KUCHENID) references KuchenAssociationTableBean
alter table KuchenZutatAssociationTableBean add constraint FK_dv212av6cwq6efq4xsaa31n3k foreign key (ZUTATID) references ZutatAssociationTableBean

Alternative: @javax.persistence.EmbeddedId

• Die Primary-Key-Klasse KuchenZutatPK erhält die Annotation @javax.persistence.Embeddable.

  import javax.persistence.Column;
  import javax.persistence.Embeddable;

  @Embeddable
  public class KuchenZutatPK implements Serializable
  {
    private Integer zutatId = null;
    private Integer kuchenId = null;

    @Column(name="KUCHENID")
    public Integer getKuchenId()
    {
      return this.intKuchenId;
    }

    public void setKuchenId(Integer kuchenId)
    {
      this.kuchenId = kuchenId;
    }

    @Column(name="ZUTATID")
    public Integer getZutatId()
    {
      return this.intZutatId;
    }

    public void setZutatId(Integer zutatId)
    {
      this.zutatId = zutatId;
    }

    ...equals, hashCode...

  Außerdem müssen die @javax.persistence.Column-Annotations in diese Klasse geschoben werden!


• In der Entity KuchenZutatAssociationTableBean gibt es eine Membervariable vom Typ der Primary-Key-Klasse. Ihre Property wird mit der Annotation javax.persistence.EmbeddedId versehen:


  import javax.persistence.EmbeddedId;
  ...
    private KuchenZutatPK pk;

    @EmbeddedId
    @SuppressWarnings("unused")
    private KuchenZutatPK getPk()
    {
      return this.pk;
    }

    @SuppressWarnings("unused")
    private void setPk(KuchenZutatPK pk)
    {
      this.pk = pk;
    }

  Diese Property hat nur private getter/setter. Dadurch ergibt sich der angenehme Zustand, dass kein fremder Code darauf zugreifen konnte und deshalb keine Änderungen außerhalb der Entity Bean nötig sind (sprich: die Klasse kapselt ihre interne Implementierung des PK sauber).

  Nur im Setter von Kuchen und Zutat, wo im vorherigen Beispiel direkt die ID-Membervariable gesetzt werden konnte, muss der Code angepaßt werden: eventuell wird die PK-Klasse erzeugt, und die ID wird danach in diese geschrieben:

    public void setKuchen (KuchenAssociationTableBean kuchen)
    {
      this.kuchen = kuchen;

      //Kuchen-ID außerdem in Membervariable übernehmen.
      //Eventuell wird PK-Klasse erzeugt:
      if (this.pk == null)
      {
        this.pk = new KuchenZutatPK();
      }
      //Für den Fall "NULL" wird die ID auf "NULL" gesetzt.
      if (kuchen != null)
      {
        this.pk.setKuchenId(kuchen.getId());
      }
      else
      {
        this.pk.setKuchenId(null);
      }
    }

    public void setZutat (ZutatAssociationTableBean zutat)
    {
      this.zutat = zutat;

      //Zutat-ID außerdem in Membervariable übernehmen.
      //Eventuell wird PK-Klasse erzeugt:
      if (this.pk == null)
      {
        this.pk = new KuchenZutatPK();
      }
      //Für den Fall "NULL" wird die ID auf "NULL" gesetzt.
      if (zutat != null)
      {
        this.pk.setZutatId(zutat.getId());
      }
      else
      {
        this.pk.setZutatId(null);
      }
    }


  Außerdem müssen hier die Relations-Annotations deklariert sein:


    @ManyToOne()
    @JoinColumn(name = "KUCHENID", insertable=false, updatable=false)
    public KuchenAssociationTableBean getKuchen()
    {
      return this.kuchen;
    }

    @ManyToOne()
    @JoinColumn(name = "ZUTATID", insertable=false, updatable=false)
    public ZutatAssociationTableBean getZutat()
    {
      return this.zutat;
    }

  Besonderheit ist hier die @javax.persistence.JoinColumn: Sie gibt an, welcher Name für die Fremdschlüsselfelder verwendet werden sollen. Hier steht der gleiche Wert wie in den @javax.persistence.Column-Annotations der EmbeddedId-Klasse. Machen wir das nicht und kommt es zu unterschiedlichen Feldnamen, würde der Server im ungünstigsten Fall vier Felder nach seiner Standard-Namenskonvention erzeugen ("KUCHEN_ID", "KUCHEN", "ZUTAT_ID" und "ZUTAT").
  Die Attribute "insertable" und "updateable" müssen auf "false" gesetzt werden, da der Server sonst eine Fehlermeldung spuckt: das Feld würde ansonsten zweimal beschrieben:


  Caused by: org.hibernate.MappingException: Repeated column in mapping for entity: de.fhw.komponentenarchitekturen.knauf.kuchenzutatassociationtable.KuchenZutatAssociationTableBean column: KUCHENID (should be mapped with insert="false" update="false")
  	at org.hibernate.mapping.PersistentClass.checkColumnDuplication(PersistentClass.java:696)
  	at org.hibernate.mapping.PersistentClass.checkPropertyColumnDuplication(PersistentClass.java:718)
  	at org.hibernate.mapping.PersistentClass.checkColumnDuplication(PersistentClass.java:740)
  	at org.hibernate.mapping.PersistentClass.validate(PersistentClass.java:493)
  	at org.hibernate.mapping.RootClass.validate(RootClass.java:271)
  	at org.hibernate.cfg.Configuration.validate(Configuration.java:1319)
  	at org.hibernate.cfg.Configuration.buildSessionFactory(Configuration.java:1808)
  	at org.hibernate.jpa.boot.internal.EntityManagerFactoryBuilderImpl$4.perform(EntityManagerFactoryBuilderImpl.java:844)
  	... 9 more




• In der WorkerBean sieht die Methode "addZutatToKuchen" noch genauso aus wie im letzten Beispiel: da mein Code den Primärschlüssel nur mit privaten gettern und settern versehen hat, werden hier direkt die Methoden "setKuchen" und "setZutat" aufgerufen, statt die EmbeddedId-Klasse zu erzeugen und in "KuchenZutatAssociationTableBean" zu setzen:


    public void addZutatToKuchen (Integer intKuchenId, Integer intZutatId,
        String strMenge)
    {
      KuchenAssociationTableBean kuchen = this.entityManager.getReference(KuchenAssociationTableBean.class, intKuchenId );
      ZutatAssociationTableBean zutat = this.entityManager.getReference(ZutatAssociationTableBean.class, intZutatId );

      KuchenZutatAssociationTableBean kuchen2Zutat = new KuchenZutatAssociationTableBean();
      kuchen2Zutat.setKuchen(kuchen);
      kuchen2Zutat.setZutat(zutat);
      kuchen2Zutat.setMenge(strMenge);

      kuchen.getZutaten().add(kuchen2Zutat);
      zutat.getKuchen().add(kuchen2Zutat);

      this.entityManager.persist(kuchen);
    }

Ohne Annotations

<?xml version="1.0" encoding="UTF-8"?>
<entity-mappings xmlns="http://java.sun.com/xml/ns/persistence/orm"
	xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
	xsi:schemaLocation="http://java.sun.com/xml/ns/persistence/orm http://java.sun.com/xml/ns/persistence/orm_2_0.xsd"
	version="2.0">
	<named-query name="findAllKuchen">
		<query>select o from KuchenAssociationTableBean o</query>
	</named-query>
	<named-query name="findAllZutaten">
		<query>select o from ZutatAssociationTableBean o</query>
	</named-query>

	<entity class="de.fhw.komponentenarchitekturen.knauf.kuchenzutatassociationtable.KuchenAssociationTableBean" access="PROPERTY"
		metadata-complete="true">
		<attributes>
			<id name="id">
				<generated-value />
			</id>
			<basic name="name">
			</basic>
			<one-to-many name="zutaten" mapped-by="kuchen" fetch="LAZY"
				target-entity="de.fhw.komponentenarchitekturen.knauf.kuchenzutatassociationtable.KuchenZutatAssociationTableBean">
				<cascade>
					<cascade-all/>
				</cascade>
			</one-to-many>
		</attributes>
	</entity>

	<entity class="de.fhw.komponentenarchitekturen.knauf.kuchenzutatassociationtable.ZutatAssociationTableBean" access="PROPERTY"
		metadata-complete="true">
		<attributes>
			<id name="id">
				<generated-value />
			</id>
			<basic name="zutatName">
			</basic>
			<one-to-many name="kuchen" mapped-by="zutat" fetch="LAZY"
				target-entity="de.fhw.komponentenarchitekturen.knauf.kuchenzutatassociationtable.KuchenZutatAssociationTableBean">
				<cascade>
					<cascade-all/>
				</cascade>
			</one-to-many>
		</attributes>
	</entity>

	<entity class="de.fhw.komponentenarchitekturen.knauf.kuchenzutatassociationtable.KuchenZutatAssociationTableBean" access="PROPERTY"
		metadata-complete="true">
		<id-class class="de.fhw.komponentenarchitekturen.knauf.kuchenzutatassociationtable.KuchenZutatPK"/>
		<attributes>
			<basic name="menge">
			</basic>

			<many-to-one name="kuchen" id="true"
				target-entity="de.fhw.komponentenarchitekturen.knauf.kuchenzutatassociationtable.KuchenAssociationTableBean">

				<join-column name="KUCHENID"/>
			</many-to-one>

			<many-to-one name="zutat" id="true"
				target-entity="de.fhw.komponentenarchitekturen.knauf.kuchenzutatassociationtable.ZutatAssociationTableBean">
				<join-column name="ZUTATID" />
			</many-to-one>
		</attributes>
	</entity>
</entity-mappings>
